F3BH...DL; DIN 6527; Длинное исполнение; Сталь

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

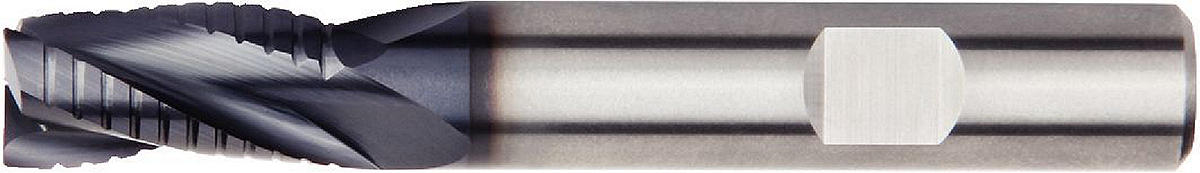

F3BH...DL; DIN 6527; Длинное исполнение; Сталь. F3BH...DL; DIN 6527; Длинное исполнение. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для черновой обработки

Особенности:

Режущая кромка у центра.
Плоский профиль.

Применение:

Plunge Milling
Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer
Helix Angle: 30°
DIN number 6527

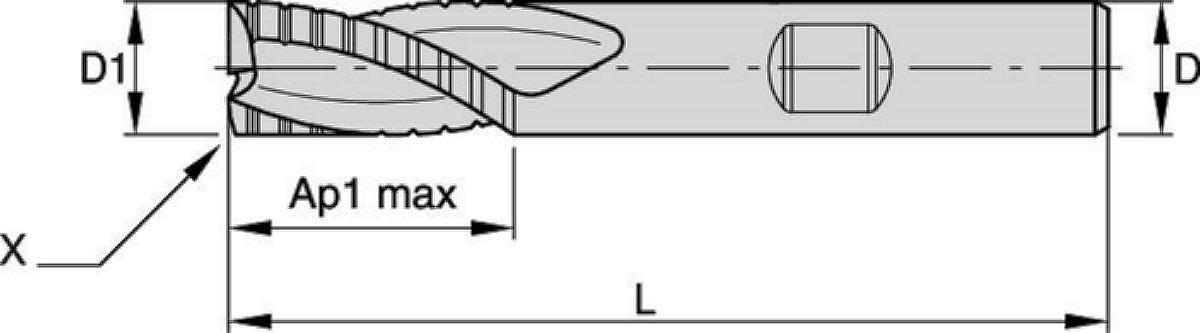

Tool Dimensions: Flute Configuration: 3

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
4046458	F3BH0400BDL30	4.0000	57.0000	6.0	0.1000	Weldon	8.0000	3
4046459	F3BH0500BDL30	5.0000	57.0000	6.0	0.1000	Weldon	13.0000	3
4046460	F3BH0600BDL30	6.0000	57.0000	6.0	0.1000	Weldon	10.0000	3
4046461	F3BH0800BDL30	8.0000	63.0000	8.0	0.2000	Weldon	16.0000	3
4046462	F3BH1000BDL30	10.0000	72.0000	10.0	0.3000	Weldon	19.0000	3
4046463	F3BH1200BDL30	12.0000	83.0000	12.0	0.3000	Weldon	22.0000	3
4046464	F3BH1600BDL30	16.0000	92.0000	16.0	0.4000	Weldon	26.0000	3

Tolerance:

End Mill Tolerances
D1	tolerance h11 + / -	D	tolerance h6 + / -
≤ 3	+0/-0,060	≤ 3	+0/-0,006
3 6	+0/-0,075	3 6	+0/-0,008
6 10	+0/-0,090	6 10	+0/-0,009
10 18	+0/-0,110	10 18	+0/-0,011
18 30	+0/-0,130	18 30	+0/-0,013

Режимы подачи:

Material Group					KCPM15		Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 10%.
		A		B	Cutting Speed vc m/min			D1 Diameter
		ap	ae	ap	Min	Max	mm	4,0	6,0	8,0	10,0	12,0	16,0	20,0
P	1	1 x D	0,4 x D	0,75 x D	150	200	fz	0,028	0,044	0,060	0,072	0,083	0,101	0,114
	2	1 x D	0,4 x D	0,75 x D	140	190	fz	0,028	0,044	0,060	0,072	0,083	0,101	0,114
	3	1 x D	0,4 x D	0,75 x D	120	160	fz	0,023	0,036	0,050	0,061	0,070	0,087	0,101
	4	1 x D	0,3 x D	0,3 x D	90	150	fz	0,021	0,033	0,045	0,054	0,062	0,077	0,088
	5	1 x D	0,4 x D	0,75 x D	60	100	fz	0,019	0,029	0,040	0,048	0,056	0,070	0,081
	6	1 x D	0,3 x D	0,3 x D	50	75	fz	0,016	0,025	0,034	0,040	0,047	0,057	0,065
M	1	1 x D	0,4 x D	0,75 x D	80	100	fz	0,023	0,036	0,050	0,061	0,070	0,087	0,101
	2	1 x D	0,4 x D	0,75 x D	60	80	fz	0,019	0,029	0,040	0,048	0,056	0,070	0,081
	3	1 x D	0,4 x D	0,75 x D	60	80	fz	0,016	0,025	0,034	0,040	0,047	0,057	0,065
K	1	1 x D	0,4 x D	0,75 x D	120	160	fz	0,028	0,044	0,060	0,072	0,083	0,101	0,114
	2	1 x D	0,4 x D	0,75 x D	110	140	fz	0,023	0,036	0,050	0,061	0,070	0,087	0,101
	3	1 x D	0,4 x D	0,75 x D	100	130	fz	0,019	0,029	0,040	0,048	0,056	0,070	0,081
