F3BH-F4BJ-F5BJ...WS-WM-WL-WX; Metric

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

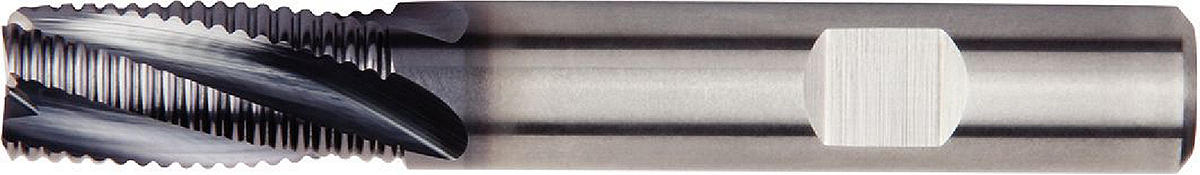

F3BH-F4BJ-F5BJ...WS-WM-WL-WX; Metric. F3BH-F4BJ-F5BJ...WS-WM-WL-WX. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для черновой обработки

Особенности:

Стандартные размеры Kennametal.
Режущая кромка у центра.
Усиленный профиль.

Применение:

Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer
Helix Angle: 20°

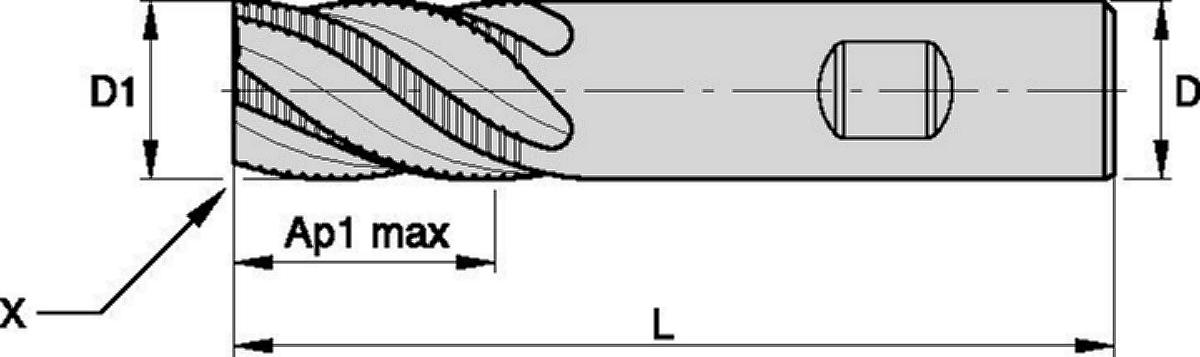

Tool Dimensions: Flute Configuration: X (variable)

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
4047065	F3BH0400BWS20L110	4.0000	55.0000	6.0	0.3000	Weldon	11.0000	3
4047066	F3BH0500BWS20L130	5.0000	57.0000	6.0	0.3000	Weldon	13.0000	3
4047067	F3BH0600BWS20L080	6.0000	54.0000	6.0	0.3000	Weldon	8.0000	3
4047068	F3BH0600BWS20L130	6.0000	57.0000	6.0	0.3000	Weldon	13.0000	3
4047069	F3BH0800BWM20L160	8.0000	63.0000	8.0	0.3000	Weldon	16.0000	3
4047070	F3BH0800BWS20L110	8.0000	58.0000	8.0	0.3000	Weldon	11.0000	3
4047071	F4BJ1000BWM20L130	10.0000	66.0000	10.0	0.5000	Weldon	13.0000	4
4047072	F4BJ1000BWM20L220	10.0000	72.0000	10.0	0.5000	Weldon	22.0000	4
4047073	F4BJ1200BWL20L260	12.0000	83.0000	12.0	0.5000	Weldon	26.0000	4
4047074	F4BJ1200BWM20L160	12.0000	73.0000	12.0	0.5000	Weldon	16.0000	4
4047075	F4BJ1400BWL20L260	14.0000	83.0000	14.0	0.5000	Weldon	26.0000	4
4047076	F4BJ1600BWL20L190	16.0000	82.0000	16.0	0.5000	Weldon	19.0000	4
4047077	F4BJ1600BWL20L320	16.0000	92.0000	16.0	0.5000	Weldon	32.0000	4
4047078	F4BJ2000BWL20L220	20.0000	92.0000	20.0	0.5000	Weldon	22.0000	4
4047079	F4BJ2000BWX20L380	20.0000	104.0000	20.0	0.5000	Weldon	38.0000	4
4047080	F5BJ2500BWX20L450	25.0000	121.0000	25.0	0.5000	Weldon	45.0000	5

Tolerance:

End Mill Tolerances
D1	tolerance d11	D	tolerance h6 + / -
≤ 3	-0,020/-0,080	≤ 3	+0/-0,006
3 6	-0,030/-0,105	3 6	+0/-0,008
6 10	-0,040/-0,130	6 10	+0/-0,009
10 18	-0,050/0,160	10 18	+0/-0,011
18 30	-0,065/-0,195	18 30	+0/-0,013

Режимы подачи:

F3BH-F4BJ-F5BJ...WS-WM-WL-WX

Material Group					KCPM15		Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min			D1 Diameter
		ap	ae	ap	Min	Max	mm	4,0	5,0	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	1,5 x D	0,5 x D	1 x D	150	200	fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	1	1,5 x D	0,5 x D	1 x D	150	200	fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	2	1,5 x D	0,5 x D	1 x D	140	190	fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	3	1,5 x D	0,4 x D	0,75 x D	120	160	fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
	4	1,5 x D	0,3 x D	0,3 x D	90	150	fz	0,018	0,023	0,028	0,038	0,046	0,053	0,060	0,065	0,070	0,075	0,083
	5	1,5 x D	0,4 x D	0,75 x D	60	100	fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
M	1	1,5 x D	0,4 x D	0,75 x D	90	115	fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
	2	1,5 x D	0,4 x D	0,75 x D	60	80	fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
	3	1,5 x D	0,4 x D	0,75 x D	60	70	fz	0,014	0,017	0,021	0,029	0,034	0,040	0,044	0,048	0,052	0,055	0,060
K	1	1,5 x D	0,5 x D	1 x D	120	150	fz	0,024	0,031	0,037	0,051	0,061	0,070	0,079	0,086	0,092	0,097	0,105
	2	1,5 x D	0,4 x D	1 x D	110	140	fz	0,020	0,025	0,031	0,043	0,051	0,060	0,067	0,074	0,080	0,086	0,097
	3	1,5 x D	0,4 x D	1 x D	110	130	fz	0,016	0,021	0,025	0,034	0,041	0,048	0,054	0,059	0,064	0,069	0,077
H	1	1,5 x D	0,3 x D	0,3 x D	80	140	fz	0,018	0,023	0,028	0,038	0,046	0,053	0,060	0,065	0,070	0,075	0,083
