F4BJ-F6BJ...DL; DIN 6527; Длинное исполнение

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

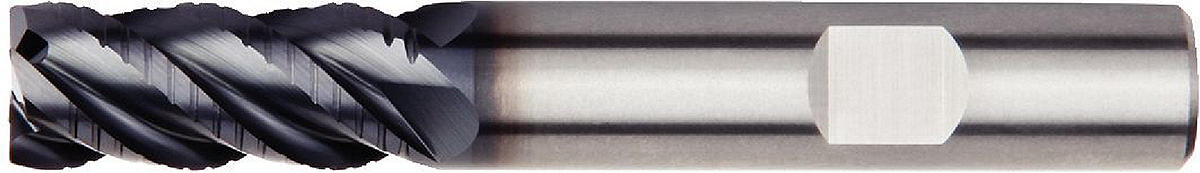

F4BJ-F6BJ...DL; DIN 6527; Длинное исполнение. F4BJ-F6BJ...DL; DIN 6527; Длинное исполнение. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для черновой обработки

Особенности:

Режущая кромка у центра.
Плоский профиль.

Применение:

Ramping: Blank
Slotting: Square End
Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer
Helix Angle: 45°
DIN number 6527

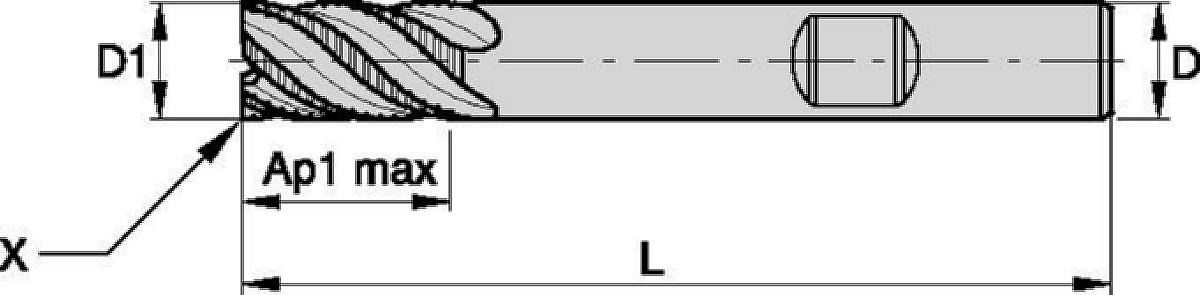

Tool Dimensions: Flute Configuration: X (variable)

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
4047275	F4BJ0600BDL45	6.0000	57.0000	6.0	0.1000	Weldon	13.0000	4
4047276	F4BJ0800BDL45	8.0000	63.0000	8.0	0.2000	Weldon	19.0000	4
4047277	F4BJ1000BDL45	10.0000	72.0000	10.0	0.3000	Weldon	22.0000	4
4047278	F4BJ1200BDL45	12.0000	83.0000	12.0	0.3000	Weldon	26.0000	4
4047279	F6BJ1600BDL45	16.0000	92.0000	16.0	0.4000	Weldon	32.0000	6
4047280	F6BJ2000BDL45	20.0000	104.0000	20.0	0.4000	Weldon	38.0000	6
4047281	F6BJ2500BDL45	25.0000	121.0000	25.0	0.4000	Weldon	45.0000	6

Tolerance:

End Mill Tolerances
D1	tolerance h11 + / -	D	tolerance h6 + / -
≤ 3	+0/-0,060	≤ 3	+0/-0,006
3 6	+0/-0,075	3 6	+0/-0,008
6 10	+0/-0,090	6 10	+0/-0,009
10 18	+0/-0,110	10 18	+0/-0,011
18 30	+0/-0,130	18 30	+0/-0,013

Режимы подачи:

F4BJ-F6BJ...DL; DIN 6527; Длинное исполнение; Метрическая система

Material Group					KCPM15		Recommended feed per tooth (fz = mm/th) for side milling (A). For slotting (B), reduce fz by 20%.
		A		B	Cutting Speed vc m/min			D1 Diameter
		ap	ae	ap	Min	Max	mm	6,0	8,0	10,0	12,0	16,0	20,0	25,0
P	3	1,0 x D	0,5 x D	0,75 x D	120	160	fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	4	1,0 x D	0,3 x D	0,75 x D	90	150	fz	0,033	0,045	0,054	0,062	0,077	0,088	0,098
	5	1,0 x D	0,5 x D	0,75 x D	60	100	fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	6	1,0 x D	0,3 x D	0,3 x D	50	75	fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
M	1	1,0 x D	0,5 x D	0,75 x D	80	100	fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	2	1,0 x D	0,5 x D	0,75 x D	60	80	fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
	3	1,0 x D	0,5 x D	0,75 x D	60	80	fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
K	1	1,0 x D	0,5 x D	1 x D	120	160	fz	0,044	0,060	0,072	0,083	0,101	0,114	0,124
	2	1,0 x D	0,5 x D	1 x D	110	140	fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	3	1,0 x D	0,5 x D	1 x D	100	130	fz	0,029	0,040	0,048	0,056	0,070	0,081	0,091
S	1	1,0 x D	0,3 x D	0,75 x D	50	90	fz	0,036	0,050	0,061	0,070	0,087	0,101	0,114
	2	1,0 x D	0,3 x D	0,75 x D	50	90	fz	0,019	0,026	0,032	0,037	0,046	0,054	0,061
	3	1,0 x D	0,3 x D	0,75 x D	20	40	fz	0,019	0,026	0,032	0,037	0,046	0,054	0,061
	4	1,0 x D	0,4 x D	0,75 x D	45	65	fz	0,026	0,037	0,045	0,052	0,064	0,074	0,084
H	1	1,0 x D	0,3 x D	0,3 x D	80	140	fz	0,033	0,045	0,054	0,062	0,077	0,088	0,098
	2	1,0 x D	0,2 x D	0,2 x D	70	120	fz	0,025	0,034	0,040	0,047	0,057	0,065	0,071
	3	1,0 x D	0,2 x D	0,2 x D	60	90	fz	0,019	0,026	0,032	0,037	0,046	0,054	0,061
