F6AJ-F8AJ...DL; Длинное и сверхдлинное исполнение; Многозубая геометрия

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

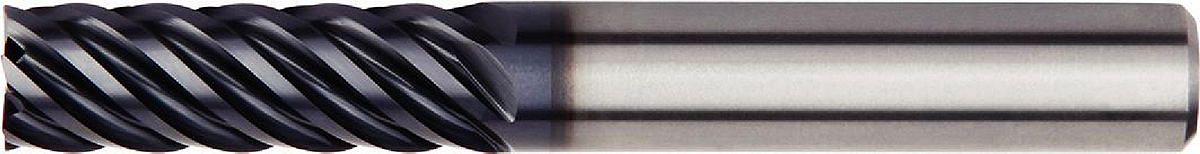

F6AJ-F8AJ...DL; Длинное и сверхдлинное исполнение; Многозубая геометрия. F6AJ-F8AJ...DL; Многозубая геометрия; Длинное исполнение; Сверхдлинное исполнение. Высокопроизводительные цельные карбидные фрезы • Концевые фрезы для чистовой обработки

Особенности:

Режущая кромка на периферии.

Применение:

Side Milling/Shoulder Milling: Square End
Corner Style: Corner Chamfer
Helix Angle: 45°
DIN number 6527

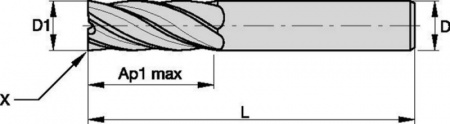

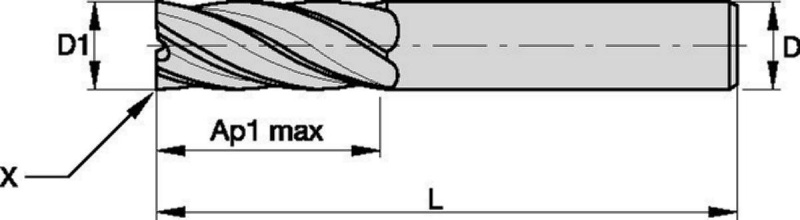

Tool Dimensions: Flute Configuration: X (variable)
Trochoidal Milling

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[BCH] Corner Chamfer Width	Adapter Style Machine Side	[AP1MAX] 1st Maximum Cutting Depth	[Z] Number of Flutes
4047282	F6AJ0600ADL45	6.0000	57.0000	6.0	0.1000	Straight-Cylindrical	13.0000	6
4046524	F6AJ0600AWM45	6.0000	62.0000	6.0	0.1000	Straight-Cylindrical	18.0000	6
4047293	F6AJ0800ADL45	8.0000	63.0000	8.0	0.2000	Straight-Cylindrical	19.0000	6
4046525	F6AJ0800AWM45	8.0000	68.0000	8.0	0.2000	Straight-Cylindrical	24.0000	6
4047294	F6AJ1000ADL45	10.0000	72.0000	10.0	0.3000	Straight-Cylindrical	22.0000	6
4046526	F6AJ1000AWL45	10.0000	80.0000	10.0	0.3000	Straight-Cylindrical	30.0000	6
4047295	F6AJ1200ADL45	12.0000	83.0000	12.0	0.3000	Straight-Cylindrical	26.0000	6
4046527	F6AJ1200AWL45	12.0000	93.0000	12.0	0.3000	Straight-Cylindrical	36.0000	6
4047296	F6AJ1400ADL45	14.0000	83.0000	14.0	0.3000	Straight-Cylindrical	26.0000	6
4047297	F6AJ1600ADL45	16.0000	92.0000	16.0	0.4000	Straight-Cylindrical	32.0000	6
4046528	F6AJ1600AWX45	16.0000	108.0000	16.0	0.4000	Straight-Cylindrical	48.0000	6
4046529	F8AJ2000AWX45	20.0000	126.0000	20.0	0.4000	Straight-Cylindrical	60.0000	8
4046530	F8AJ2500AWX45	25.0000	150.0000	25.0	0.4000	Straight-Cylindrical	75.0000	8

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤3	-0,014/-0,028	≤3	+0/-0,006
3–6	-0,020/-0,038	3–6	+0/-0,008
6–10	-0,025/-0,047	6–10	+0/-0,009
10–18	-0,032/-0,059	10–18	+0/-0,011
18–30	-0,040/-0,073	18–30	+0/-0,013

	Corner Chamfer (Chamfer height)
D1	BCH	tolerance
2 6.75	0,10	-0,05
6.76 9.7	0,20	-0,10
9.71 15.7	0,30	-0,10
15.71 25	0,40	-0,20

Режимы резания:

Material Group
		Side Milling (A)		KCPM15		Feed per Tooth fz information is for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
		ap	ae	Min	Max	mm	6,0	8,0	10,0	12,0	14,0	16,0	18,0	20,0	25,0
P	0	Ap max	0,05 x D	150	200	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	1	Ap max	0,05 x D	150	200	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	2	Ap max	0,05 x D	140	190	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	3	Ap max	0,05 x D	120	160	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	4	Ap max	0,05 x D	90	150	fz	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
	5	Ap max	0,05 x D	60	100	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	6	Ap max	0,04 x D	50	75	fz	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
M	1	Ap max	0,05 x D	90	115	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	2	Ap max	0,05 x D	60	80	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
	3	Ap max	0,05 x D	60	70	fz	0,025	0,034	0,040	0,047	0,052	0,057	0,061	0,065	0,071
K	1	Ap max	0,05 x D	120	150	fz	0,044	0,060	0,072	0,083	0,092	0,101	0,108	0,114	0,124
	2	Ap max	0,05 x D	110	140	fz	0,036	0,050	0,061	0,070	0,079	0,087	0,095	0,101	0,114
	3	Ap max	0,05 x D	110	130	fz	0,029	0,040	0,048	0,056	0,063	0,070	0,076	0,081	0,091
H	1	Ap max	0,04 x D	80	140	fz	0,033	0,045	0,054	0,062	0,070	0,077	0,083	0,088	0,098
