F4AW...WX — Сферический конец — Коническая концевая фреза — Энергетика (4-зубая, угол подъема винтовой линии 38°); Метрическая система

Цена по запросу

Отправить запрос

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Самовывоз.
Доставка по Москве и МО.
Доставка по России.

Внимание! В связи с нестабильным курсом валют, уточняйте цены у менеджеров отдела продаж.

Описание

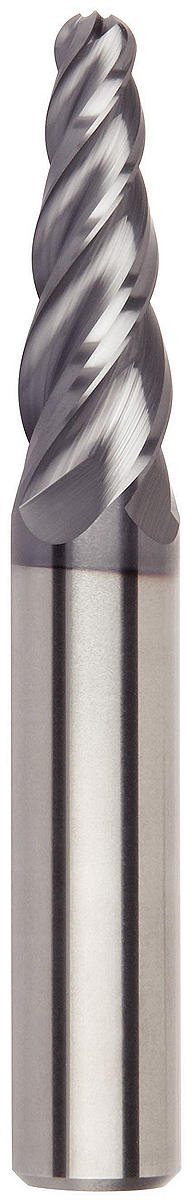

F4AW...WX — Сферический конец — Коническая концевая фреза — Энергетика (4-зубая, угол подъема винтовой линии 38°); Метрическая система. HARVI I; F4AW..AWL38-WX38; Неравномерное расположение зубьев; Коническая фреза со сферическим концом. Высокопроизводительные цельные твердосплавные концевые фрезы HARVI™ I

Особенности:

Режущая кромка у центра.
Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки.
Один инструмент для черновой и чистовой обработки.
Торцевое фрезерование, прорезание пазов и 3D фрезерование.

Применение:

Side Milling/Shoulder Milling: Ball Nose
3D Profiling
Helix Angle: 38°
Tool Dimensions: Flute Configuration: 4

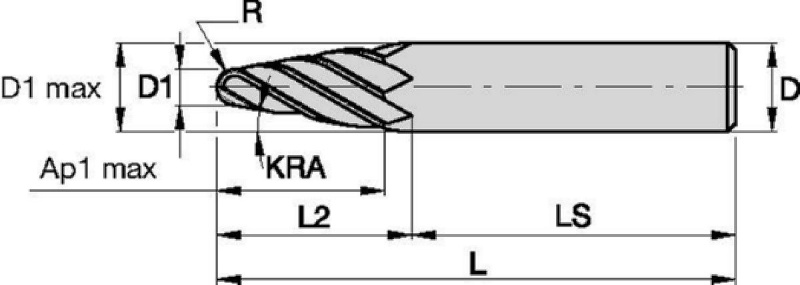

SAP Material Number	ISO Catalog Number	[D1] Effective Cutting Diameter	[L] Overall Length	[D] Adapter / Shank / Bore Diameter	[LS] Shank Length	Adapter Style Machine Side	[L2] Head Length	[AP1MAX] 1st Maximum Cutting Depth	[KRA] ANSI Approach Angle	[Z] Number of Flutes	[R] Profile or Ball Nose Radii
2627513	F4AW0400AWL38W040	4.0000	76.0000	8.0	41.0	Straight-Cylindrical	36.000	30.5000	4.000	4	2.0000
2627518	F4AW0400AWL38W060	4.0000	89.0000	10.0	54.0	Straight-Cylindrical	49.000	30.4500	6.000	4	2.0000
2627514	F4AW0500AWL38W040	5.0000	89.0000	10.0	46.0	Straight-Cylindrical	44.000	38.0000	4.000	4	2.5000
2627519	F4AW0500AWL38W060	5.0000	100.0000	12.0	59.0	Straight-Cylindrical	55.000	35.6800	6.000	4	2.5000
2627515	F4AW0600AWL38W040	6.0000	100.0000	12.0	48.0	Straight-Cylindrical	55.000	45.8000	4.000	4	3.0000
2627520	F4AW0600AWL38W060	6.0000	110.0000	16.0	53.0	Straight-Cylindrical	62.000	50.4000	6.000	4	3.0000
2627516	F4AW0800AWL38W040	8.0000	110.0000	16.0	41.0	Straight-Cylindrical	52.000	61.0000	4.000	4	4.0000
2627521	F4AW0800AWL38W060	8.0000	110.0000	16.0	60.0	Straight-Cylindrical	62.000	42.0000	6.000	4	4.0000
2627517	F4AW1000AWX38W040	10.0000	110.0000	16.0	52.0	Straight-Cylindrical	60.000	47.7000	4.000	4	5.0000
2627522	F4AW1000AWX38W060	10.0000	125.0000	20.0	72.3	Straight-Cylindrical	75.000	52.3000	6.000	4	5.0000

Tolerance:

End Mill Tolerances
D1	tolerance e8	D	tolerance h6 + / -
≤3	-0,014/-0,028	≤3	+0/-0,006
3–6	-0,020/-0,038	3–6	+0/-0,008
6–10	-0,025/-0,047	6–10	+0/-0,009
10–18	-0,032/-0,059	10–18	+0/-0,011
18–30	-0,040/-0,073	18–30	+0/-0,013

Режимы резания:

HARVI I; F4AW..AWL38-WX38; Неравномерное расположение зубьев; Коническая фреза со сферическим концом; Черновая обработка


		Side Milling (A)		KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A).
				Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min		Max	mm	4,0	5,0	6,0	8,0	10,0
P	0	Ap max	0,4 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072
	1	Ap max	0,4 x D	150	–	200	fz	0,028	0,036	0,044	0,060	0,072
	2	Ap max	0,4 x D	140	–	190	fz	0,028	0,036	0,044	0,060	0,072
	3	Ap max	0,4 x D	120	–	160	fz	0,023	0,030	0,036	0,050	0,061
	4	Ap max	0,4 x D	90	–	150	fz	0,021	0,027	0,033	0,045	0,054
	5	Ap max	0,4 x D	60	–	100	fz	0,019	0,024	0,029	0,040	0,048
	6	Ap max	0.4 x D	50	–	75	fz	0,016	0,020	0,025	0,034	0,040
M	1	Ap max	0,4 x D	90	–	115	fz	0,023	0,030	0,036	0,050	0,061
	2	Ap max	0,4 x D	60	–	80	fz	0,019	0,024	0,029	0,040	0,048
	3	Ap max	0,4 x D	60	–	70	fz	0,016	0,020	0,025	0,034	0,040
S	1	Ap max	0,4 x D	50	–	90	fz	0,023	0,030	0,036	0,050	0,061
	2	Ap max	0,4 x D	25	–	40	fz	0,013	0,016	0,019	0,026	0,032
	3	Ap max	0,4 x D	25	–	40	fz	0,013	0,016	0,019	0,026	0,032
	4	Ap max	0,4 x D	50	–	60	fz	0,016	0,021	0,026	0,037	0,045
H	1	Ap max	0,4 x D	80	–	140	fz	0,021	0,027	0,033	0,045	0,054


		Side Milling (A)		KC633M			Recommended feed per tooth (fz = mm/th) for side milling (A).
		A		Cutting Speed vc m/min			D1 Diameter
Material Group		ap	ae	Min		Max	mm	4,0	5,0	6,0	8,0	10,0
P	0	Ap max	0,06 x D	285	–	380	fz	0,034	0,043	0,053	0,072	0,086
	1	Ap max	0,06 x D	285	–	380	fz	0,034	0,043	0,053	0,072	0,086
	2	Ap max	0,06 x D	266	–	361	fz	0,034	0,043	0,053	0,072	0,086
	3	Ap max	0,06 x D	228	–	304	fz	0,028	0,036	0,044	0,060	0,073
	4	Ap max	0,06 x D	171	–	285	fz	0,026	0,033	0,039	0,054	0,065
	5	Ap max	0,06 x D	114	–	190	fz	0,023	0,029	0,035	0,048	0,058
	4	Ap max	0,06 x D	95	–	142,5	fz	0,019	0,024	0,030	0,040	0,048
M	1	Ap max	0,06 x D	171	–	218,5	fz	0,028	0,036	0,044	0,060	0,073
	2	Ap max	0,06 x D	114	–	152	fz	0,023	0,029	0,035	0,048	0,058
	3	Ap max	0,06 x D	114	–	133	fz	0,019	0,024	0,030	0,040	0,048
S	1	Ap max	0,06 x D	95	–	171	fz	0,028	0,036	0,044	0,060	0,073
	2	Ap max	0,06 x D	47,5	–	76	fz	0,015	0,019	0,023	0,032	0,038
	3	Ap max	0,06 x D	47,5	–	76	fz	0,015	0,019	0,023	0,032	0,038
	4	Ap max	0,06 x D	95	–	114	fz	0,019	0,025	0,031	0,044	0,053
H	1	Ap max	0,06 x D	152	–	266	fz	0,026	0,033	0,039	0,054	0,065
