Описание

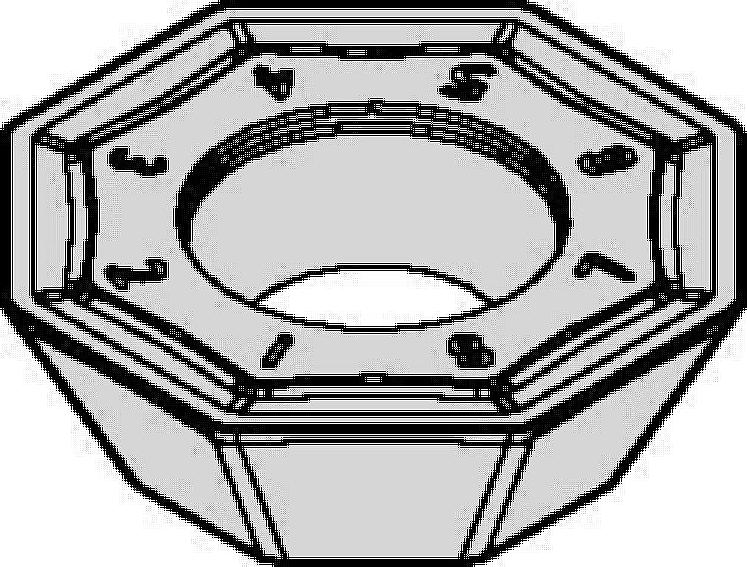

Пластины для фрез KSOM Mini; OFKT-GB. Сменные режущие пластины. KSOM Mini
Особенности:
- Рекомендуется для общей обработки.
- Геометрия -GB рекомендуется для черновой и чистовой обработки широкого спектра материалов на средних режимах резания.

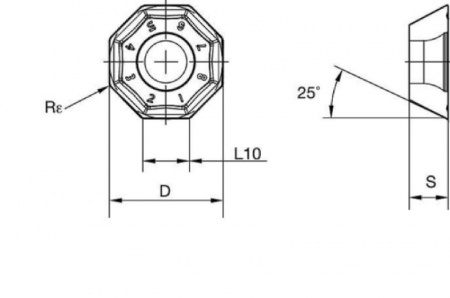

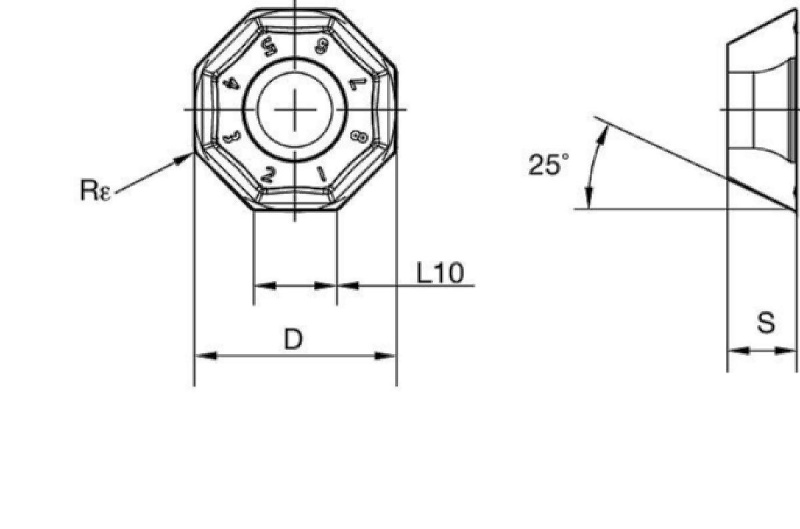

| SAP Material Number | ISO Catalog Number | [Rε] Corner Radius | Average Chip Thickness [HM] | Cutting Edges per Insert | [S] Insert Thickness | [L10] Insert Cutting Edge Length | [D] Insert IC Size |
|---|---|---|---|---|---|---|---|
| 2453687 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 2455814 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 2455819 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 2455854 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 2458790 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 3875118 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 6111468 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
| 6177925 | OFKT06L5AFENGB | 0.8000 | 0.1500 | 8 | 5.0000 | 6.0000 | 14.7000 |
Выбор пластины:
Insert Selection Guide
| Material Group | Light Machining | General Purpose | Heavy Machining | |||
| – | (Light geometry) | (Strong geometry) | ||||
| – | wear resistance |  | toughness | |||
| – | Geometry | Grade | Geometry | Grade | Geometry | Grade |
| P1–P2 | .E..NLB | KC725M | .E..NGB | KC725M | .S..NHB | KC725M |
| P3–P4 | .E..NLB | KCPK30 | .E..NGB | KCPK30 | .S..NHB | KCPK30 |
| P5–P6 | .E..NLB | KCPK30 | .E..NLB | KCPK30 | .E..NGB | KCPK30 |
| M1–M2 | .E..NLB | KC725M | .E..NGB | KC725M | .S..NHB | KC725M |
| M3 | .E..NLB | KCPK30 | .E..NLB | KCPK30 | .S..NLB | KC522M |
| K1–K2 | — | — | .S..NHB | KCPM20 | .S..NHB | KCPK30 |
| K3 | .E..NLB | KCPK30 | .E..NGB | KCPK30 | .S..NHB | KCPK30 |
| N1–N2 | — | — | — | — | — | — |
| N3 | — | — | — | — | — | — |
| S1–S2 | .E..NLB | KC725M | .E..NGB | KC725M | .S..NHB | KC725M |
| S3 | .E..NLB | KC725M | .E..NGB | KC725M | .S..NHB | KC725M |
| S4 | .E..NGB | KC725M | .S..NHB | KC725M | — | — |
| H1 | — | — | — | — | — | — |
Подача:
Рекомендуемые начальные подачи [мм/зуб]
| Insert Geometry | Recommended Starting Feed per Tooth (Fz) in Relation to % of Radial Engagement (ae) | Insert Geometry | ||||||||||||||
| 10% | 20% | 30% | 40% | 50–100% | ||||||||||||
| .E..NLB | 0,25 | 0,37 | 0,43 | 0,18 | 0,28 | 0,32 | 0,16 | 0,24 | 0,28 | 0,15 | 0,22 | 0,26 | 0,15 | 0,22 | 0,26 | .E..NLB |
| .S..NLB | 0,57 | 0,69 | 0,79 | 0,42 | 0,51 | 0,59 | 0,37 | 0,45 | 0,52 | 0,34 | 0,42 | 0,48 | 0,34 | 0,41 | 0,47 | .S..NLB |
| .E..NGB | 0,52 | 0,55 | 0,65 | 0,39 | 0,41 | 0,48 | 0,34 | 0,36 | 0,42 | 0,32 | 0,34 | 0,39 | 0,31 | 0,33 | 0,38 | .E..NGB |
| .S..NHB | 0,57 | 0,78 | 0,91 | 0,42 | 0,58 | 0,68 | 0,37 | 0,5 | 0,59 | 0,34 | 0,47 | 0,55 | 0,34 | 0,46 | 0,54 | .S..NHB |
| Light Machining | General Purpose | Heavy Machining |
Скорость:
Рекомендуемые начальные скорости резания [м/мин]
| Material Group | KCK15 | KC520M | KCPM20 | KC522M | KC725M | KCPK30 | |||||||||||||
| P | 1 | – | – | – | – | – | – | 660 | 580 | 535 | 395 | 345 | 325 | 315 | 275 | 255 | 545 | 475 | 440 |
| 2 | – | – | – | – | – | – | 410 | 370 | 330 | 330 | 290 | 240 | 260 | 230 | 195 | 335 | 305 | 275 | |
| 3 | – | – | – | – | – | – | 370 | 330 | 305 | 305 | 255 | 215 | 240 | 205 | 170 | 305 | 275 | 250 | |
| 4 | – | – | – | – | – | – | 275 | 255 | 230 | 270 | 225 | 180 | 215 | 180 | 145 | 225 | 210 | 190 | |
| 5 | – | – | – | – | – | – | 330 | 300 | 275 | 225 | 200 | 180 | 180 | 160 | 145 | 310 | 275 | 255 | |
| 6 | – | – | – | – | – | – | 230 | 200 | 175 | 200 | 150 | 120 | 160 | 120 | 95 | 190 | 165 | – | |
| M | 1 | – | – | – | – | – | – | 270 | 240 | 205 | 245 | 215 | 200 | 205 | 180 | 165 | 250 | 220 | 190 |
| 2 | – | – | – | – | – | – | 245 | 215 | 190 | 225 | 190 | 160 | 185 | 160 | 130 | 225 | 195 | 170 | |
| 3 | – | – | – | – | – | – | 195 | 175 | 150 | 170 | 145 | 115 | 140 | 120 | 95 | 175 | 160 | 140 | |
| K | 1 | 505 | 460 | 410 | 325 | 295 | 260 | 435 | 390 | 350 | 275 | 250 | 220 | – | – | – | – | – | – |
| 2 | 400 | 355 | 330 | 255 | 225 | 215 | 345 | 310 | 280 | 215 | 195 | 180 | – | – | – | – | – | – | |
| 3 | 335 | 300 | 275 | 215 | 190 | 170 | 290 | 255 | 240 | 180 | 160 | 145 | – | – | – | – | – | – | |
| N | 1 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| S | 1 | – | – | – | – | – | – | – | – | – | 50 | 45 | 35 | 45 | 35 | 30 | 45 | 35 | 30 |
| 2 | – | – | – | – | – | – | – | – | – | 50 | 45 | 35 | 45 | 35 | 30 | 45 | 35 | 30 | |
| 3 | – | – | – | – | – | – | – | – | – | 60 | 50 | 35 | 55 | 45 | 30 | 55 | 45 | 30 | |
| 4 | – | – | – | – | – | – | – | – | – | 85 | 60 | 45 | 75 | 55 | 35 | 75 | 55 | 35 | |
| H | 1 | – | – | – | – | – | – | 170 | 140 | 115 | 145 | 110 | 85 | – | – | – | – | – | – |
| 2 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
| 3 | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – | |
Режимы резания:
Плунжерное фрезерование
| max DOC Ap | mm | chipload (fz) |
| AP1 Max | 3,5 | 1 x fz |
| AP2 Max | 9,0 | 0,6 x fz |
| D1 mm | D1 max mm | max ap mm | ramping angle (°) | ramping length mm |
| 32 | 41,1 | 9 | 11,0 | 46,3 |
| 40 | 49,0 | 9 | 7,5 | 68,4 |
| 50 | 58,9 | 9 | 5,0 | 102,9 |
| 63 | 71,8 | 9 | 3,9 | 132,0 |
| 80 | 88,7 | 9 | 2,9 | 177,7 |
| max plunging depth | mm |
| AP1 max | 3,2 |
| hole diameter | ||||
| D1 mm | D1 max mm | min mm | max mm | Ap/rev mm |
| 32 | 41,1 | 61,7 | 81,7 | 4,7 |
| 40 | 49,0 | 77,5 | 97,6 | 4,7 |
| 50 | 58,9 | 97,4 | 117,4 | 4,7 |
| 63 | 71,8 | 123,3 | 143,3 | 4,7 |
| 80 | 88,7 | 157,2 | 177,2 | 4,7 |
